Broderie 3D
Introduction
Résumé
La broderie 3D regroupe plusieurs techniques permettant de créer du relief en broderie machine. La méthode la plus courante consiste à broder un point satin très dense sur une mousse amovible (puffy) pour mettre en volume des lettres ou des motifs. D'autres approches existent, comme l'utilisation de fils très épais, de satins imbriqués ou de mousses intégrées dans des appliqués. Le choix de la méthode dépend du tissu, du design et de l'effet recherché.
La broderie 3D regroupe différentes techniques de broderie machine permettant de créer un relief marqué sur le textile. La méthode la plus courante consiste à broder des points satin très denses sur une mousse amovible, généralement de 2 à 4 mm d'épaisseur. Cette mousse, souvent appelée puffy, est ensuite arrachée, révélant un motif en volume (lettres, formes simples, etc.).
Pour obtenir un bon résultat, il est nécessaire d'utiliser une densité de point satin fortement augmentée, sans remplissage, de réduire la tension du fil supérieur et de travailler sur un tissu parfaitement stabilisé.
D'autres approches permettent également de créer du volume : usage de fils très épais, superposition de couches de satin ou emploi de matériaux intégrés non retirés après couture. Ces techniques peuvent être combinées selon l'effet recherché.
Broderie avec la mousse puffy
La broderie à mousse (*puff* ou *puffy* en anglais) consiste à créer des reliefs marqués en brodant des points satin sur de la mousse spécialement conçue à cet effet.
Principes
- Typiquement, on utilise la broderie 3D à mousse pour réaliser des lettrages de 15 à 40 mm de haut. Les fabricants de logiciels de broderie vendent des polices spécialement conçues pour la 3D. Il est cependant possible de mettre en relief n'importe quelle colonne satin, comme le montrent les exemples ci-dessous.
- On utilise une mousse spéciale, conçue pour être facilement déchirable une fois le satin brodé. Idéalement, la mousse sera de la même couleur que le fil, mais ce n'est pas une nécessité. Elle mesure entre 2 et 4 mm d'épaisseur, avec une dureté adaptée : plus souple pour les tissus, plus rigide pour les casquettes. Elle résiste au lavage, mais ramollit puis fond au-delà de 100 °C.
- Les parties 3D doivent être recouvertes d'un satin très dense, environ le double du nombre de lignes par mm par rapport à une broderie standard. On vise environ 10 lignes/mm (soit 0,2 mm d'espacement). Le remplissage est déconseillé : il écrase la mousse.
- On peut utiliser une aiguille un peu plus pointue (ex. aiguille jeans) pour mieux perforer la mousse. Certains préfèrent toutefois les aiguilles à bille, qui déchireraient davantage la mousse.
- Optionnellement, on peut broder une bordure satin en dessous des parties 3D pour accentuer le relief (cf. l'exemple « DKS » ci-dessous).
- Selon le design, il peut être nécessaire d'écarter un peu plus les lettres, surtout si une colonne satin est déjà présente en dessous.
- Il est conseillé de broder sur un tissu plutôt rigide : le satin très serré tend à déformer le textile. Il faut donc bien stabiliser et cercler.
- Réduire légèrement la tension du fil supérieur, le trajet étant plus long qu'en surface plane.
Paramétrage du satin qui recouvre la mousse :
- Pas de sous-couche
- Pas de points courts (angl. *short stitches*)
- Très dense : pour un fil de taille 40, prévoir 8–12 lignes/mm (soit 0,16–0,22 mm entre les crêtes dans Ink/Stitch, avec 2 lignes par crête)
- Diminuer la tension du fil supérieur
-
Smile, c'est de la 3D ! -
L'excès de mousse s'enlève facilement
Résumé de la procédure
- Broder d'abord tous les éléments sauf ceux en 3D, notamment les éventuelles bordures satin sous les zones *puffy*.
- Si le design est complexe : broder un contour de placement (intérieur invisible ou extérieur visible), en point triple ou satin, avec un STOP juste avant la broderie 3D.
- Découper une pièce de mousse couvrant largement la zone 3D (inutile de pré-découper les formes).
- Fixer la mousse avec un spray adhésif temporaire ou d'une autre manière (par exemple des bandes faites de restes de Filmoplast).
- Réduire la vitesse de la machine à 500 points/minute ou moins.
- Réaliser des points satin de fixation sur certains angles ou extrémités, pour maintenir la mousse.
- Broder le satin dense par-dessus. Il est possible de repasser une seconde fois si l'on a oublié de densifier.
- Arracher l'excès de mousse. Éliminer les résidus au pistolet à air chaud ou au sèche-cheveux en mode très chaud. Attention à ne pas brûler le tissu.
Gérer les bouts
Il est facile de broder un « O », mais d'autres formes posent problème : si le satin ne couvre pas complètement l'extrémité, la mousse ressort, comme on peut le voir sur la broderie ratée ci-dessous.
-
Broderie 3D mousse : ouvertures non fermées (exemple volontairement raté) -
Broderie 3D mousse : ouvertures fermées par arrondissement du satin
Voici quatre stratégies pour fermer les satins :
(1) Bouts avec satin tournant ou satin oblique
- Avec certaines polices arrondies (*rounded*), les extrémités peuvent se refermer naturellement par un virage en pointe. Solution similaire : un satin oblique à 45° qui couvre les deux extrémités en même temps.
(2) Bouts pointus
- Créer une véritable pointe fonctionne aussi, comme dans l'emoji avec lunettes de soleil ci-dessous.
(3) Bouts avec chapeau
- Avec des polices larges comme *Bauhaus*, on peut ajouter des caps (chapeaux) en satin ou point triple. Dans l'exemple « DKS », des rectangles satin (8 lignes/mm) ont été utilisés. Un point bourdon aurait pu convenir.
(4) Bouts avec transition vers la 2D
- On peut aplatir progressivement : diminuer la densité du satin, puis terminer par des lignes de point droit.
Polices conseillées
Le choix d'une police influe sur deux éléments :
- la gestion des extrémités des colonnes satin ;
- la complexité des jonctions internes (ex. lettre « K » à trois branches).
Des polices 3D spécialement numérisées existent, mais elles ne fonctionnent que dans leur logiciel et s'achètent généralement sous forme de pack supplémentaire. Voici quelques suggestions pour créer ses propres numérisations :
| Type | Exemples | Aperçu |
|---|---|---|
| Polices avec pointes tournantes | Latin Modern Mono (empattements arrondis) | FACLAB |
| Polices avec chapeaux | Bauhaus 93 (sous copyright) ou DejaVu Sans | FACLAB |
| À éviter | DejaVu Serif (fine et étroite) | FACLAB |
Exemple emoji avec InkStitch
On va broder un simple emoji sans extrémités ouvertes à gérer, avec InkStitch. Voici un résumé des étapes :
- Partir du SVG twemoji-smiling-face-with-sunglasses
- Supprimer le rectangle noir, agrandir légèrement
- Retirer le fond du rond et des lunettes, ajouter un trait épais (3–4 mm)
- Transformer en satin (couper les nœuds, utiliser l'outil satin)
- Ajuster les lunettes
- Transformer la bouche en satin (supprimer le remplissage, tracer finement, couper aux extrémités, ajouter 3 lignes de direction)
- Paramétrer les trois satins : densité 0,22 (dense), pas de sous-couche. Ajouter une légère ligne centrale pour fixer la mousse.
-
Fichier SVG original -
Simulation -
Broderie (test 1 avec des défauts) -
Design révisé (télécharger) -
Variante révisée (télécharger) -
Patch brodé, collé sur un gilet -
Vue latérale
Le premier test n'était pas parfait : la mousse ressortait à deux endroits, au niveau des joints du satin. Dans la deuxième version, les satins ont été chevauchés. Réduire la tension et augmenter la densité pourraient encore améliorer le résultat. Sinon, il faudrait transformer le design : couper le cercle jaune avant et après les lunettes. Un autre modèle (cf. plus loin), réalisé avec Stitch Era, présente une densité similaire (8 lignes/mm) mais une forme plus large.
Exemple patch avec cœur et Lego fait avec InkStitch
L'exemple suivant montre :
- comment juxtaposer des formes 3D dans un cœur,
- comment utiliser des points triples pour fermer des extrémités.
Le cœur a été construit en dupliquant trois fois le petit cœur twemoji avec agrandissement progressif. Ensuite, des soustractions ont été effectuées : cœur moyen du grand, petit du moyen. Le petit a été divisé en deux moitiés (Ink/Stitch n'aurait pas permis le satin sinon). Les bouts gauche et droit des LEGO ont été fermés par un point triple. Voir aussi InkStitch - broder un emoji.
Le fil rouge est légèrement abîmé (excès de chaleur). Le relief est aussi un peu aplati car le patch a été collé à chaud. Une légère distorsion est visible, sans doute due à un collage trop énergique.
-
Patch avec cœur et LEGO (télécharger) -
Patch brodé
Exemple avec Stitch Era
L'exemple suivant montre comment créer un monogramme 3D de trois lettres avec Stitch Era, un logiciel semi-professionnel au bon rapport qualité/prix.
Procédure :
- Utiliser la fonte *TrueType* *Bauhaus 93*
- Créer le texte (au moins 15 mm de haut)
- Dupliquer et superposer : un objet pour la bordure, l'autre pour le satin
- Ouvrir le gestionnaire/inspecteur d'objets
- Paramétrer le 1er : pas de remplissage, éventuellement bordure légère ou satin large
- Paramétrer le 2e : satins denses (8 lignes/mm)
- Ajouter des chapeaux (rectangles) aux extrémités. Le point bourdon est aussi possible.
- Réordonner : d'abord satin de fond, ensuite les caps, enfin le satin 3D
Le résultat, après passage au sèche-cheveux, est visible ci-dessous (« DKS » en fil métallique). Il reste perfectible : espacer un peu les lettres, déplacer légèrement le satin gris.
-
Bordure -
Caps -
Caps avant satin 3D -
Satin 3D -
DKS, première tentative, traitée au sèche-cheveux
Exemple avec Hatch 3
Par défaut, Hatch 3 ne propose pas de polices *puffy*. Il faut soit en acheter, soit appliquer les stratégies expliquées ci-dessus. Exemple :
- Créer une écriture de 30 mm avec la police Block 2 ou une police *TrueType* simple et large. On apprécie Barlow Black (chez Google Fonts), gratuite et facile à installer dans le système.
- Découper tous les mots, puis toutes les lettres.
- Ajouter des chapeaux en copiant/collant des morceaux de lettres. Positionner le chapeau avant le satin couvrant.
- Augmenter la densité (ex. : 0,2).
Difficultés et remèdes avec la broderie « puffy » 3D
Voici notre deuxième broderie *puffy*. L'image à gauche présente deux défauts : un léger voilage, et des endroits où la mousse ressort. Ce problème était dû au fait que les deux colonnes satin n'étaient pas totalement jointes. Le résultat à droite a été numérisé automatiquement par Stitch Era ; nous avons également créé une meilleure version avec Ink/Stitch, déjà présentée ci-dessus.
-
Résultat mitigé -
Résultat amélioré : plus large et meilleures directions de satin (on s'est trompé de couleur pour les lunettes)
Remèdes contre un résultat voilé
La forte densité du satin peut provoquer un aspect voilé. Voici quelques solutions :
- Diminuer la tension du fil supérieur (par exemple, 1 tour sur une Brother PR1050X, probablement 1 cran sur 4 sur une Elna 8300 — à tester).
- Broder sur un tissu rigide qui ne se déforme pas. Sinon, ajouter un stabilisateur lourd ou deux stabilisateurs déchirables, et bien cercler. Un test avec un *clamp frame* et un stabilisateur autocollant déchirable (cerclage faible) n'a pas donné de bons résultats.
- Utiliser un film hydrosoluble épais pour créer des patchs.
- Acheter de la mousse de la même couleur que le fil, ce qui permet de diminuer la densité de satin sans que la mousse reste visible.
Remèdes contre la mousse qui ressort
Voici les stratégies permettant de corriger ou d'éviter ce problème :
- Vérifier en priorité qu'il n'y a pas de fossé dans le design (deux colonnes légèrement espacées). Si c'est le cas, les faire se chevaucher.
- Faire fondre les résidus de mousse avec un pistolet à air chaud (angl. *heat gun*, entre 20 et 50 €). À défaut, utiliser un sèche-cheveux (température et soufflerie au maximum).
- Éviter les croisements entre deux satins 3D.
- Arrondir les coins ou les diviser en deux parties.
- Utiliser une aiguille plus fine (ex. : 75 au lieu de 90, ou 60 au lieu de 75) et éventuellement un fil plus fin que du 40.
- Élargir les satins.
- Adapter les directions du satin aux endroits de jonction entre colonnes.
Mousse volume
La mousse ou ouate volume permet de réaliser des appliqués en relief (3D), en utilisant une technique similaire à celle décrite plus haut :
- Broder un contour.
- Poser la mousse ou la ouate, puis le tissu d'appliqué par-dessus.
- Broder une ligne de fixation.
- Découper le tissu et la mousse.
- Réaliser un contour en satin suffisamment large pour couvrir une découpe parfois irrégulière.
On peut utiliser la mousse puffy (voir ci-dessus), ou une mousse plus douce, comme une ouate molletonnée, pour un effet plus souple.
Un exemple est discuté dans l'article Broder des porte-clés et étiquettes pendantes.
Une technique proche permet aussi de mettre en relief des formes dans un tissu. Voici une méthode :
- Cercler un stabilisateur à découper, par exemple du polymesh.
- Poser la mousse.
- Broder les contours des formes, puis arracher la mousse qui dépasse.
- Poser le tissu par-dessus, puis broder à nouveau les contours.
Volume avec des satins imbriqués
L'utilisation de fils épais (par exemple, Wt12) permet d'obtenir de remarquables effets de volume en brodant plusieurs couches de points satin superposés. Comme le point satin est constitué de lignes parallèles, cette superposition ne forme pas de nœuds, ce qui en fait une technique particulièrement adaptée aux effets 3D.
Voici une méthode simple pour créer un satin très volumineux en y imbriquant des satins :
- Créer une colonne satin.
- Dupliquer la colonne satin.
- Éroder le duplicata d'au moins 3 mm (1,5 mm de chaque côté).
- Dupliquer à nouveau.
- Éroder ce nouveau duplicata d'au moins 3 mm (1,5 mm de chaque côté).
On obtient ainsi trois colonnes satin imbriquées. Il est ensuite possible de paramétrer chaque satin avec des sous-couches en double zigzag pour renforcer encore l'effet de volume.
Cette technique est décrite plus en détail dans l'article InkStitch - broder avec du gros fil.
Franges — satins défaits
Nous décrivons ici deux autres techniques qui exploitent la troisième dimension : les franges et les « boutons ».
Boutons
- Lorsqu'on croise des lignes, on crée un centre bombé.
- Facile à faire dans Ink/Stitch : il suffit de créer une colonne satin avec les rails inversés.
Franges
Pour créer des franges, on suivra les étapes suivantes :
- Broder une large colonne satin.
- Attacher cette colonne avec un point avant répété. Selon le résultat souhaité, l'attachement peut se faire sur un des bords ou au milieu. Dans notre exemple, on attache le satin sur le bord intérieur.
- Couper le fil de canette.
- Tirer le fil du satin du côté recto.
Voici un exemple de fleur conçue avec l'architecture suivante :
- Du fil Madeira Decora de poids Wt12 (donc deux fois plus large qu'un fil normal « 40 »), sauf pour les lignes qui tiennent le satin. On utilise une aiguille topstitch 90 ou 100 pour ce type de fil.
- Des points d'arrêts écartés de 200 % afin d'éviter la formation de nœuds volumineux.
- Une ligne triple point répétée trois fois pour créer la tige.
- Des feuilles en satin, sous-couche zigzag et densité = 0,6 (distance de crête à crête), donc environ 3 lignes/mm.
- Les pétales jaunes en satin, sous-couche zigzag et densité = 0,5 = 4 lignes/mm, ce qui est très dense pour un fil Wt12 et donnera du volume.
- Les pétales rouges à couper ont une densité de 0,38, donc très dense, mais sans sous-couche.
- Le bouton au centre est fait avec un point manuel croisé et produit également un effet 3D.
- La broderie ondulée (7 lignes) qui tient le satin rouge à l'intérieur est brodée avec du fil 40 et la longueur des points est de 2,3 mm.
-
Satin en fil Wt12 pas encore défait -

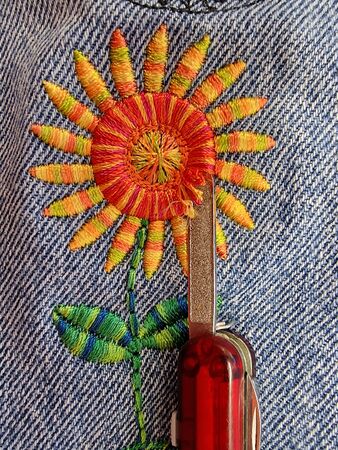

Satin en fil Wt12 en train d'être tiré -
Satin en fil Wt12 défait
Conclusion
Créer une broderie 3D avec de la mousse *puffy* est relativement simple, à condition de bien numériser le motif et de suivre quelques règles essentielles. Il existe d'autres techniques qui exploitent la troisième dimension, notamment les satins imbriqués, les franges (satins défaits) et les boutons (fils croisés).
Conseils pour une broderie 3D réussie
- Utiliser une mousse puffy spécialisée de 2 à 4 mm d'épaisseur, adaptée à la broderie machine.
- Supprimer toute sous-couche et désactiver les points courts, en particulier si le logiciel ne le fait pas automatiquement (ex. : Hatch 3).
- Doubler la densité du point satin (environ 8 à 12 lignes/mm) sans sous-couche, pour éviter d'écraser la mousse et assurer un bon maintien.
- Réduire légèrement la tension du fil supérieur, car le trajet du fil est plus long en broderie 3D.
- Broder sur un tissu rigide ou ajouter un stabilisateur lourd afin de limiter les déformations causées par la densité du satin.
- Ajouter des caps (petits chapeaux en satin) ou des bordures en triple point pour fermer proprement les extrémités lorsque les bords du satin ne se rejoignent pas.
- Après la broderie, retirer l'excédent de mousse, puis chauffer doucement avec un sèche-cheveux (en mode chaud) ou un pistolet à air chaud pour faire fondre les résidus.
- Réduire la vitesse de la machine à environ 500 points/minute pour garantir une meilleure précision, en particulier sur les zones complexes.
- Pour un résultat plus souple, il est aussi possible de créer du relief en superposant plusieurs satins imbriqués, en particulier avec du fil épais.
